Самодельный токарный станок по дереву

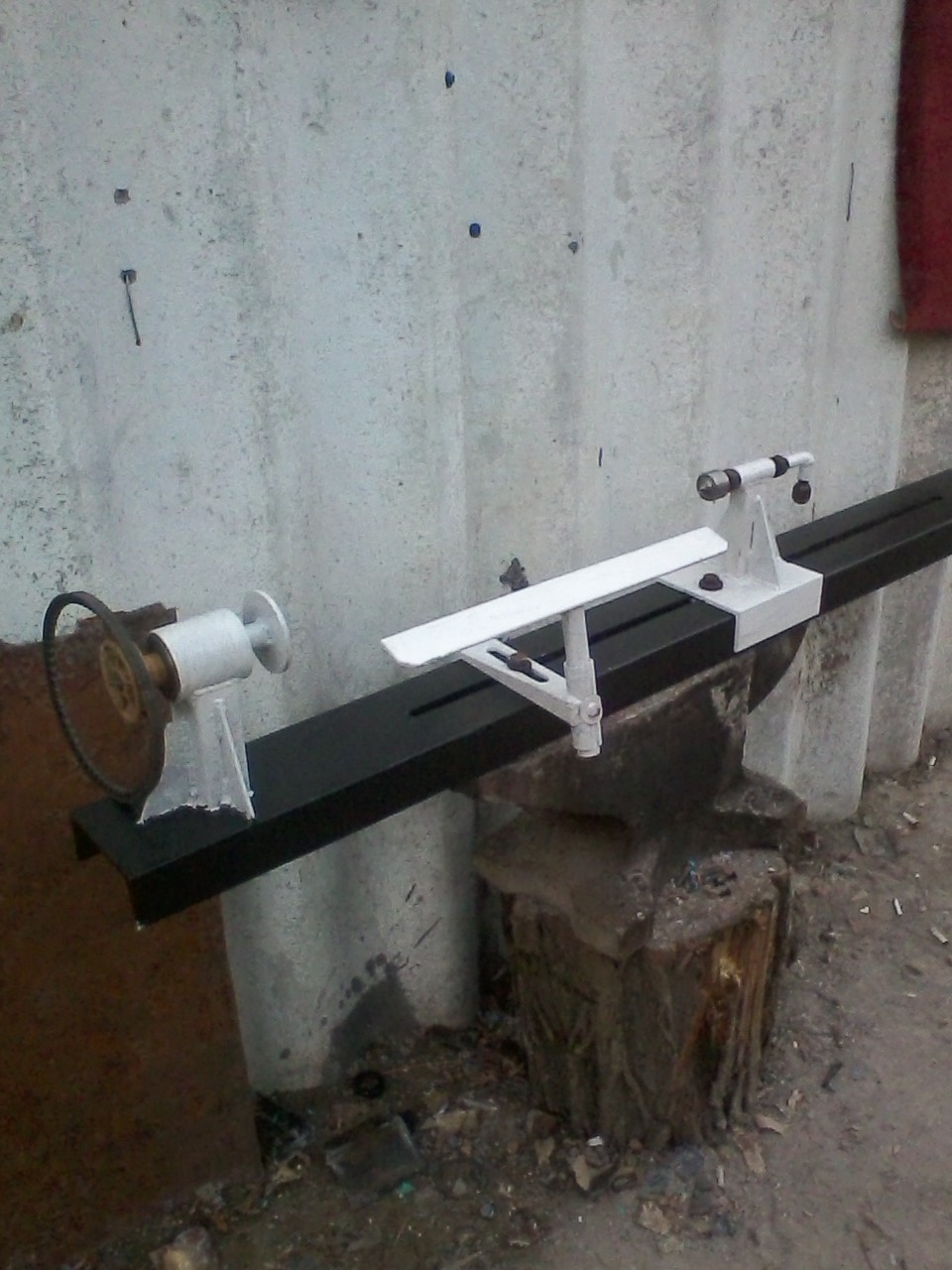

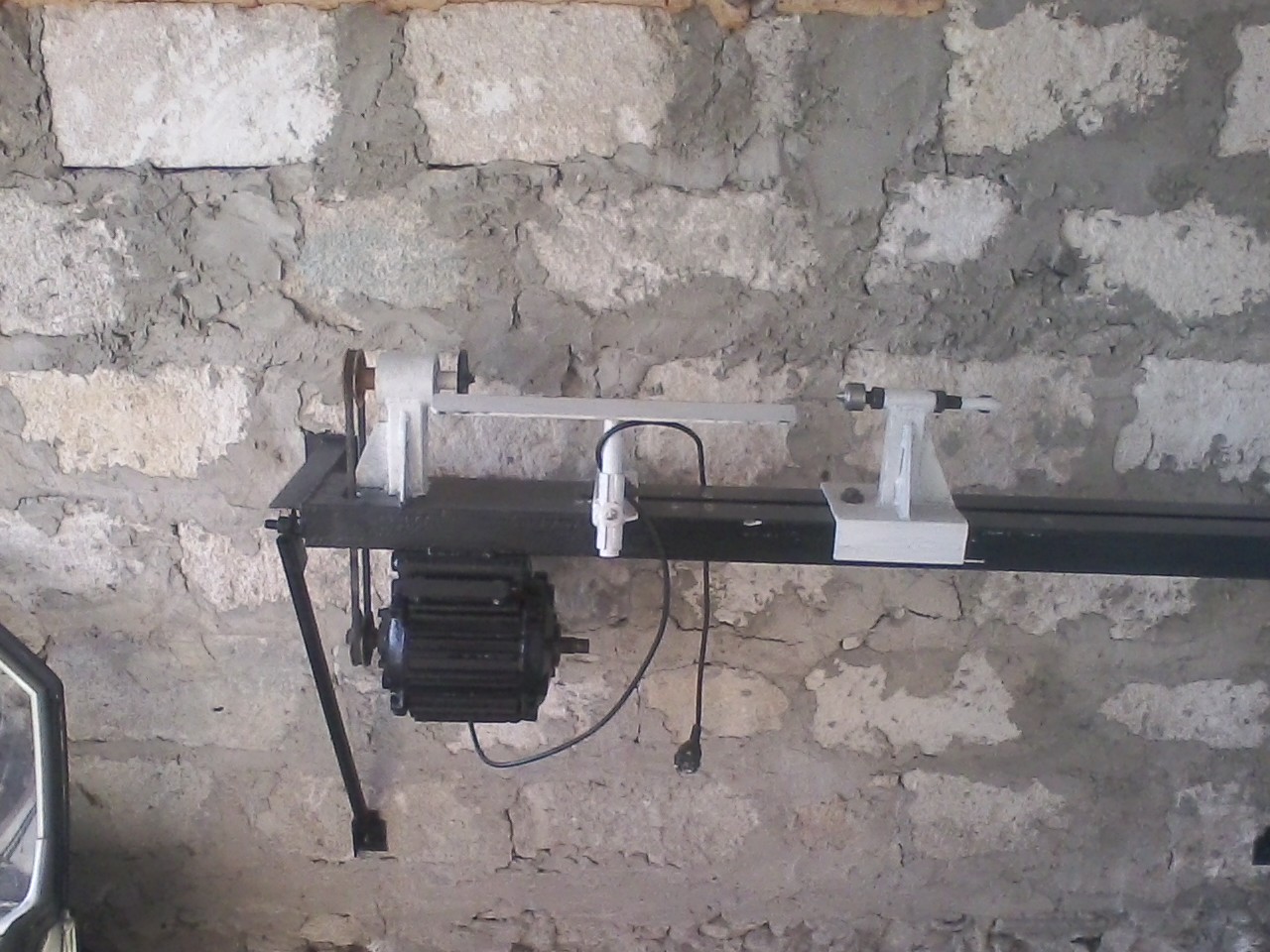

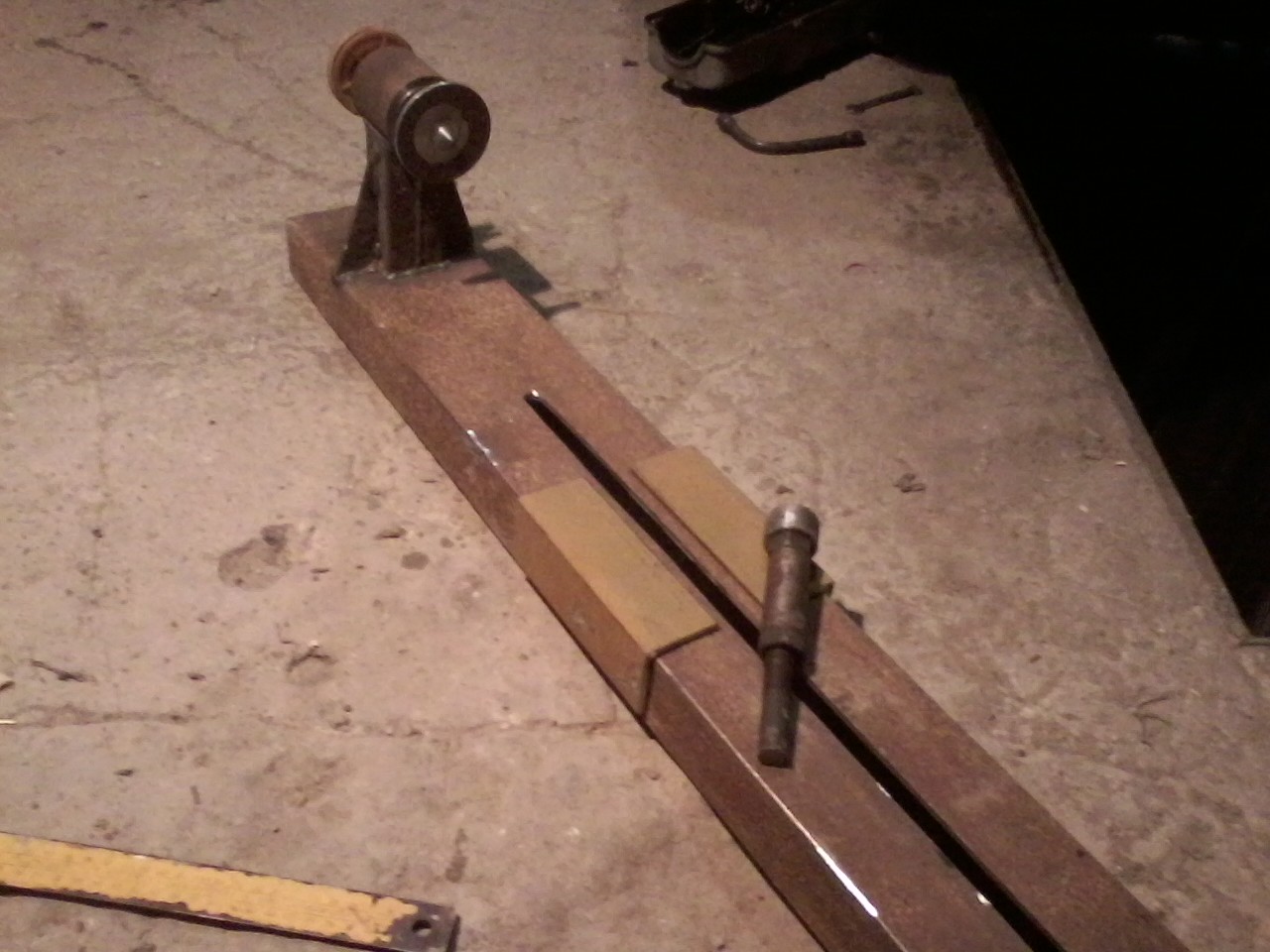

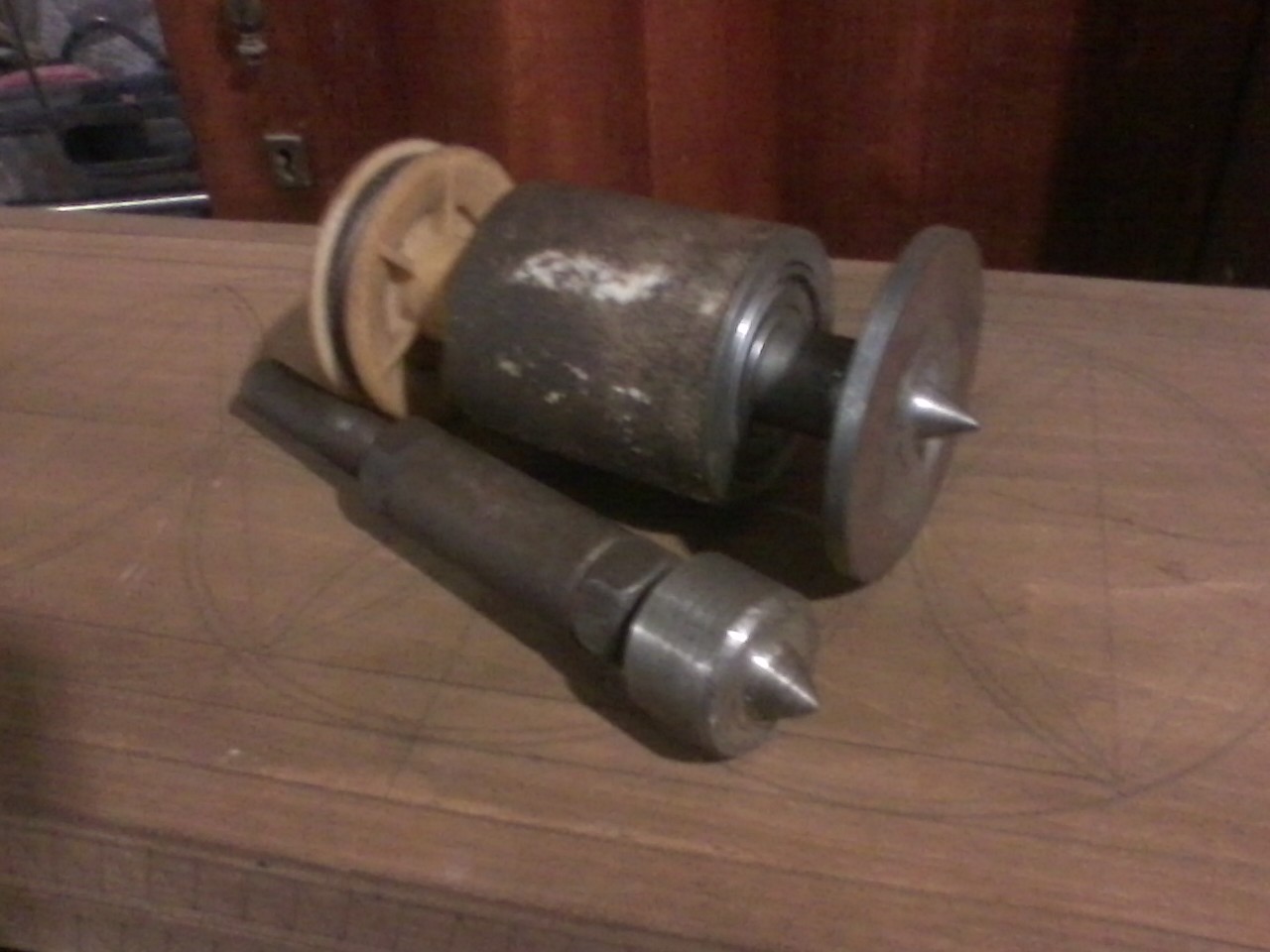

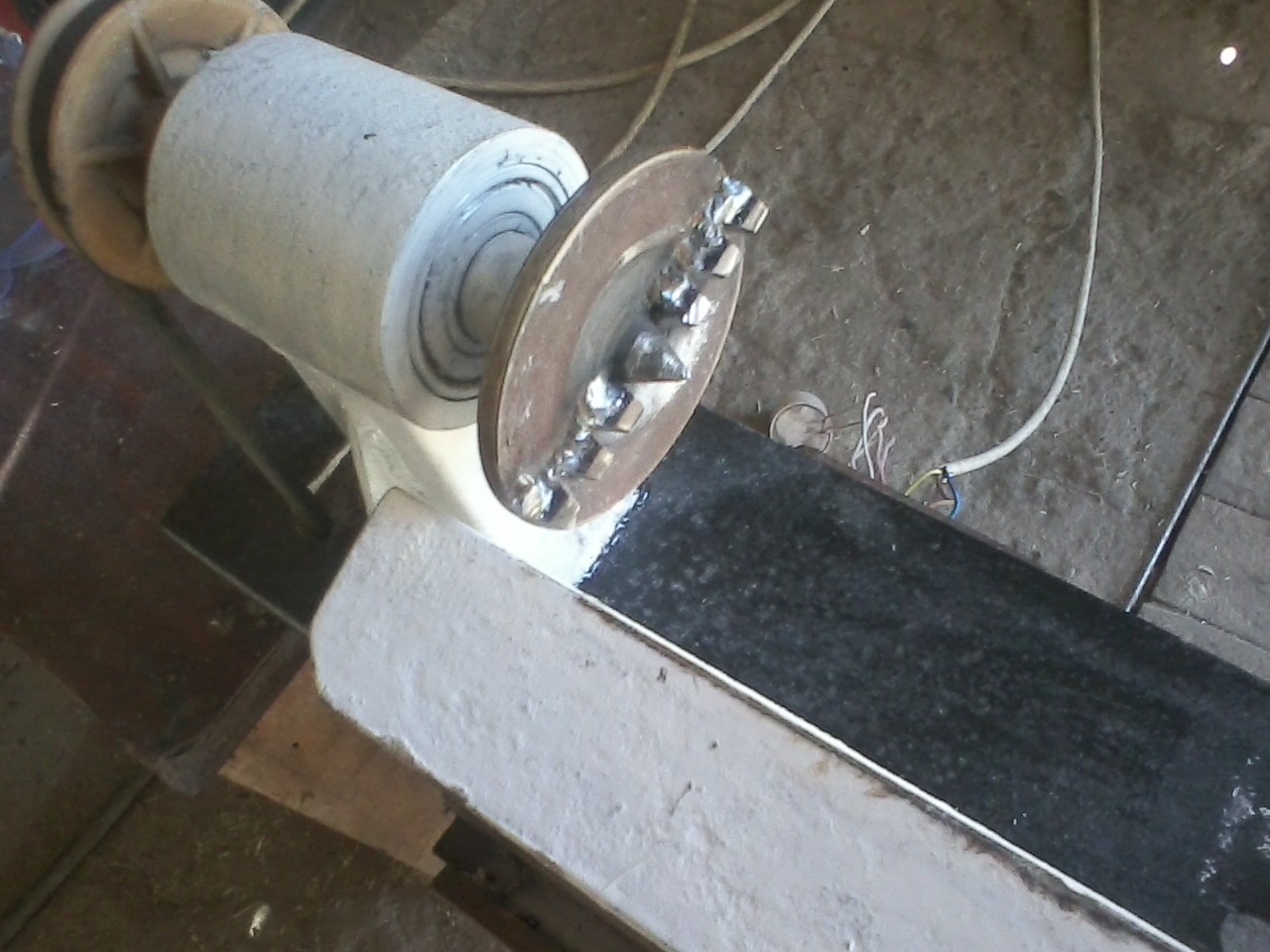

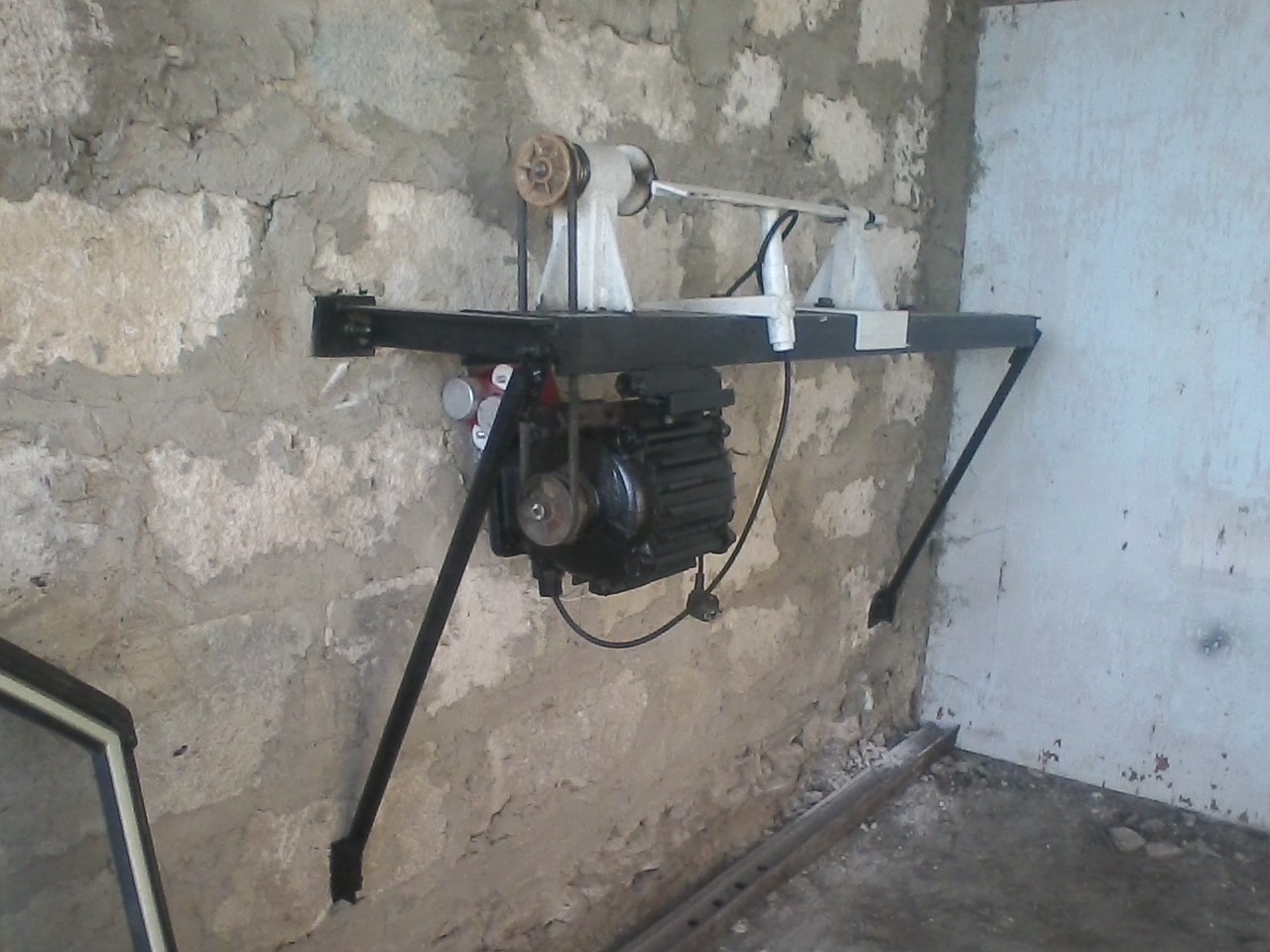

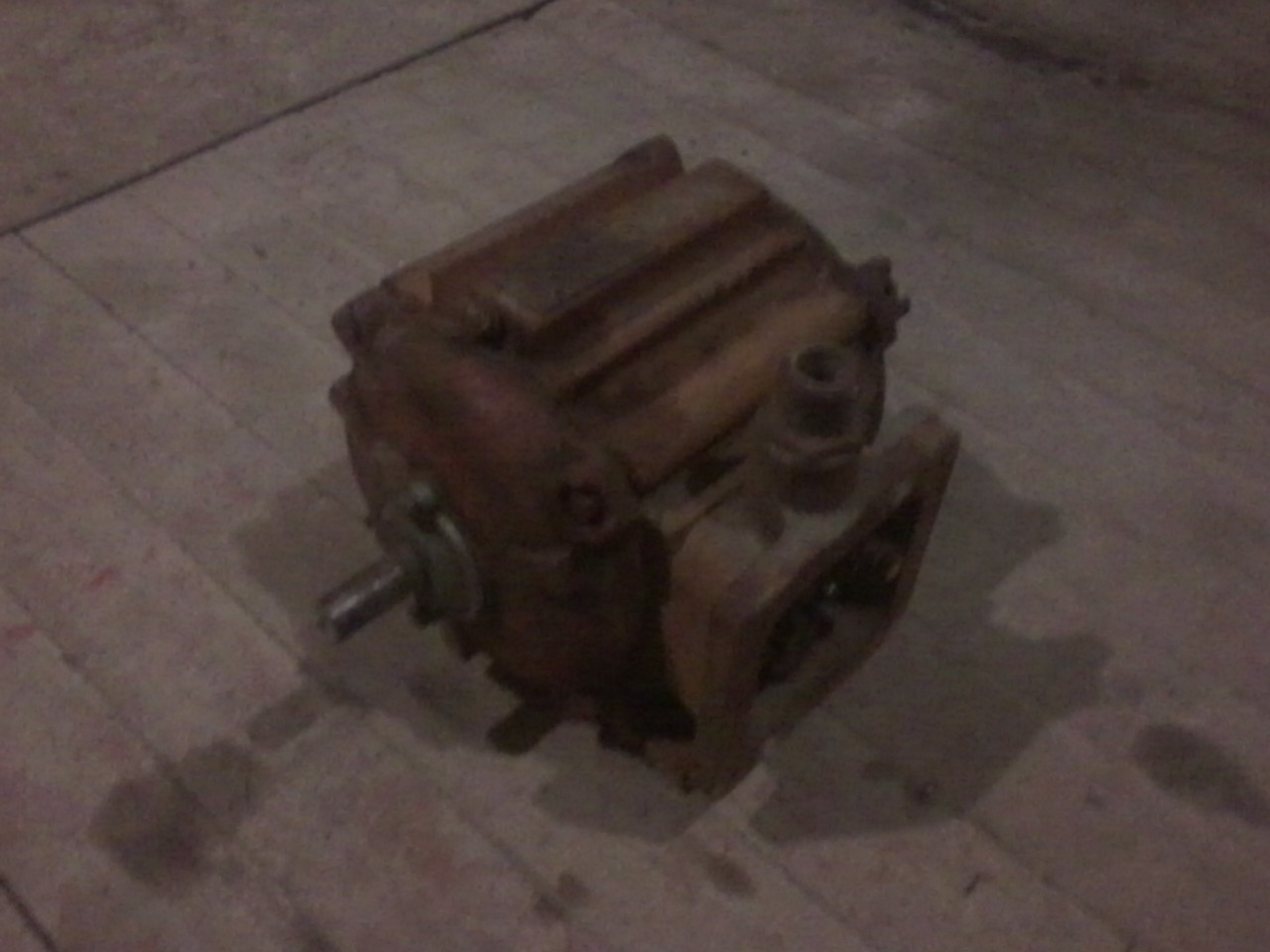

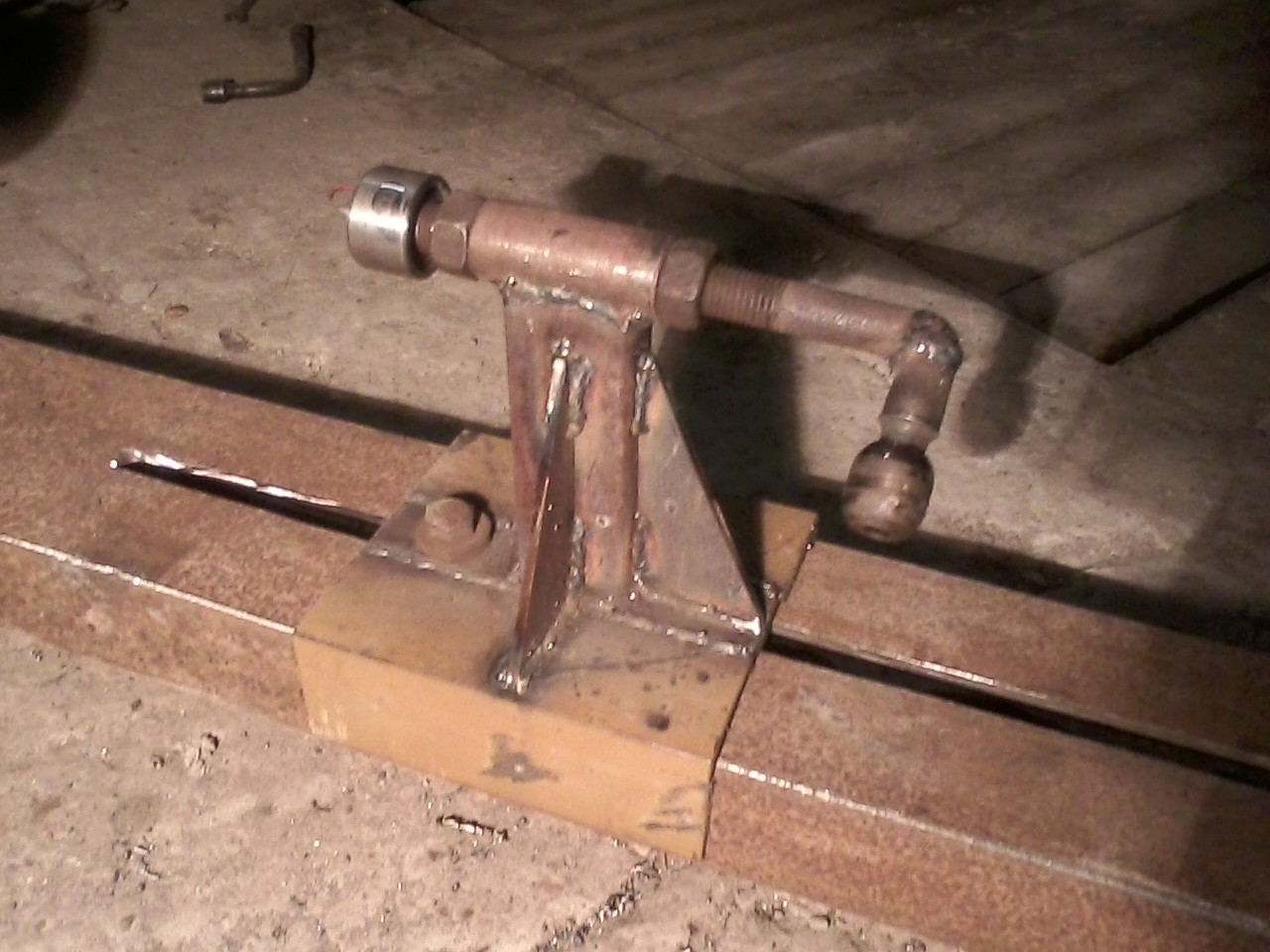

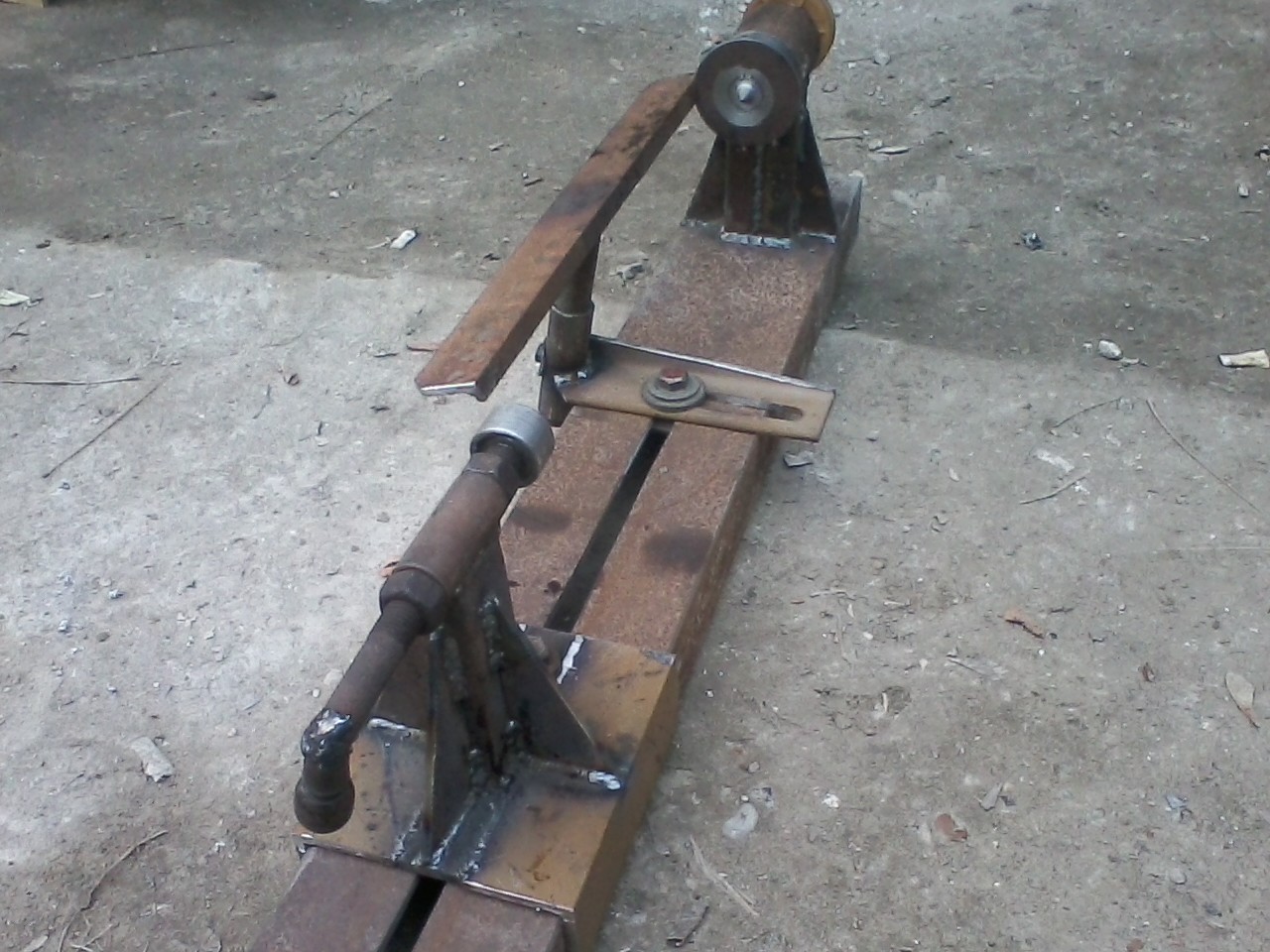

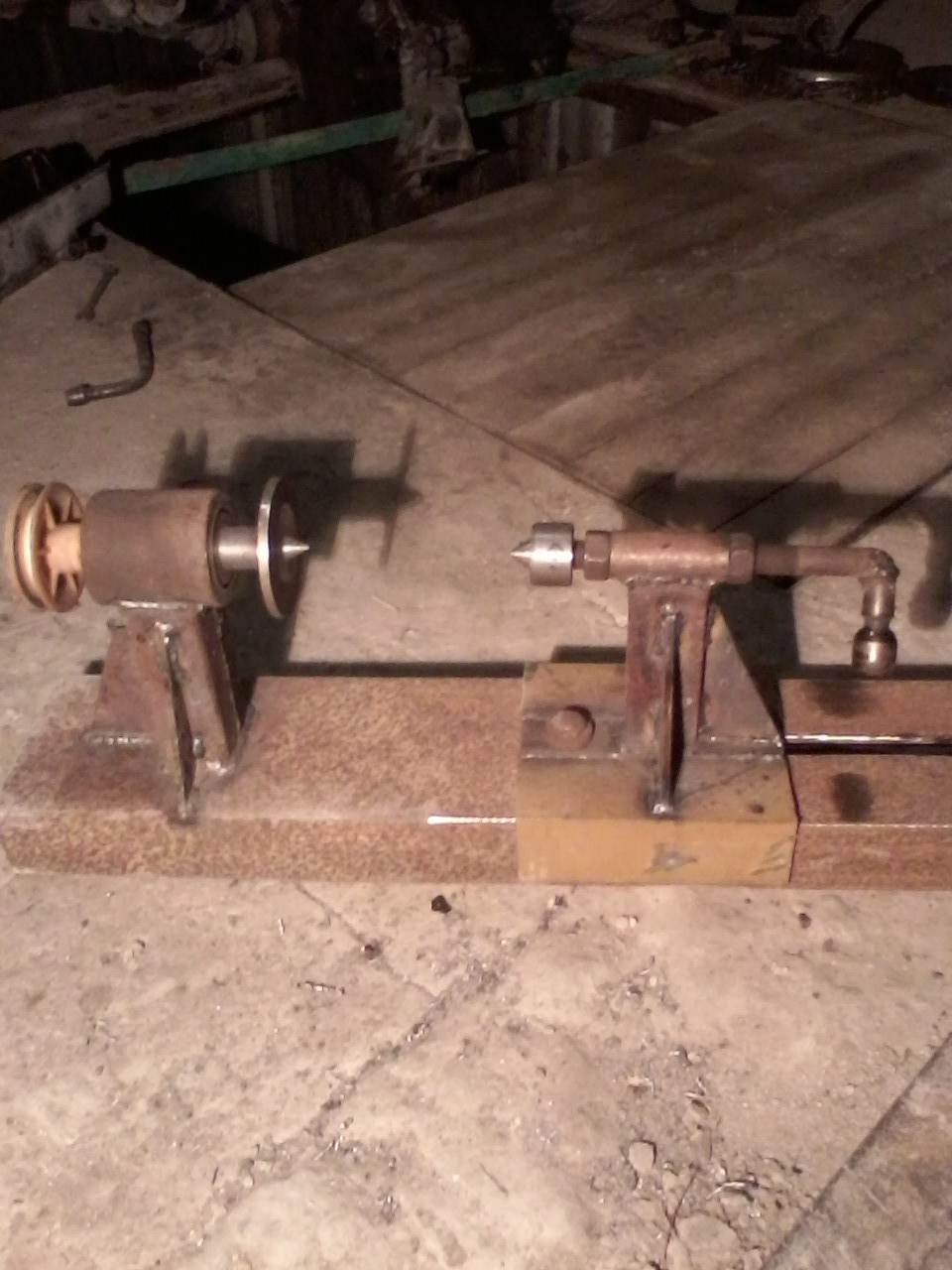

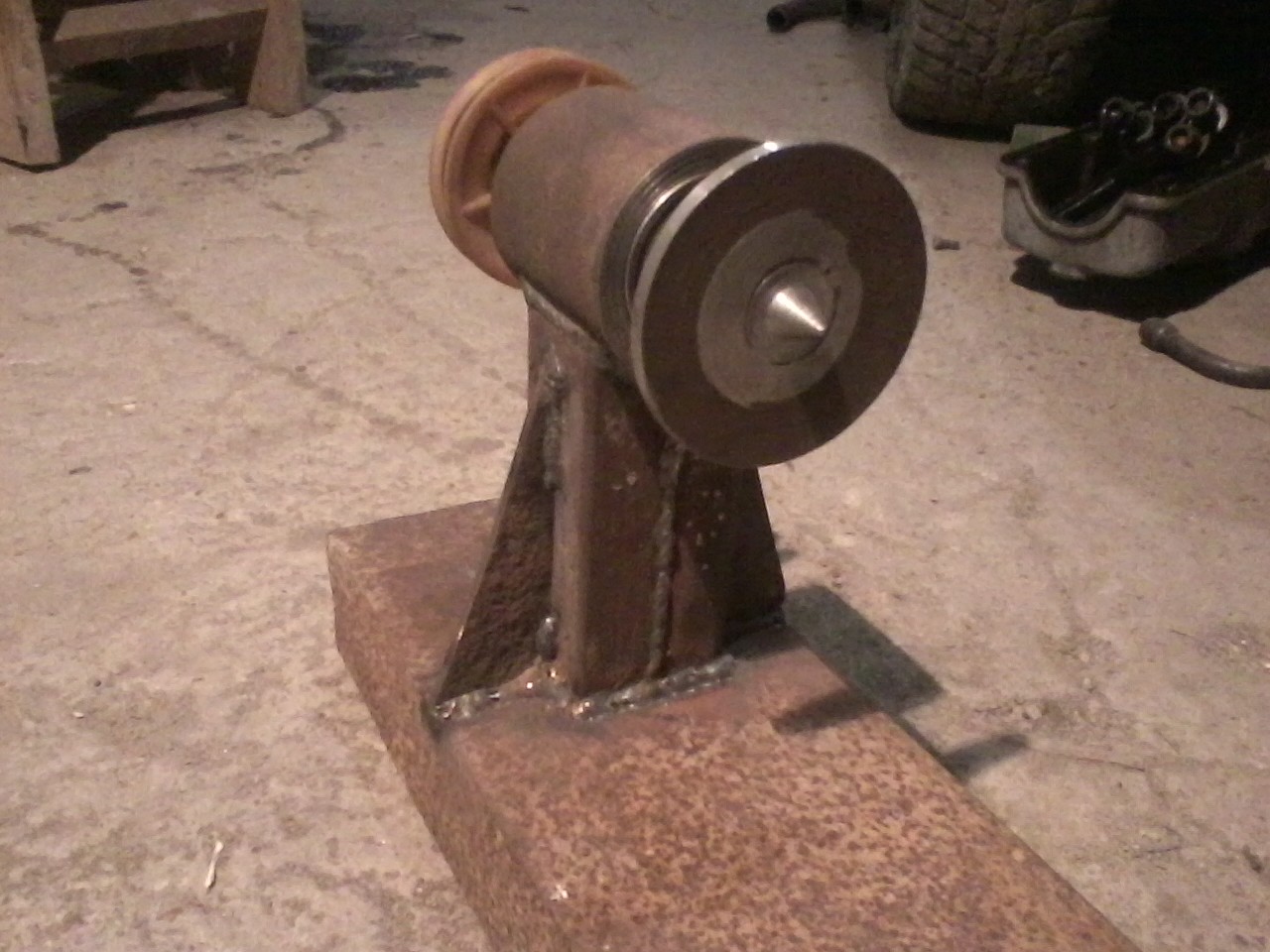

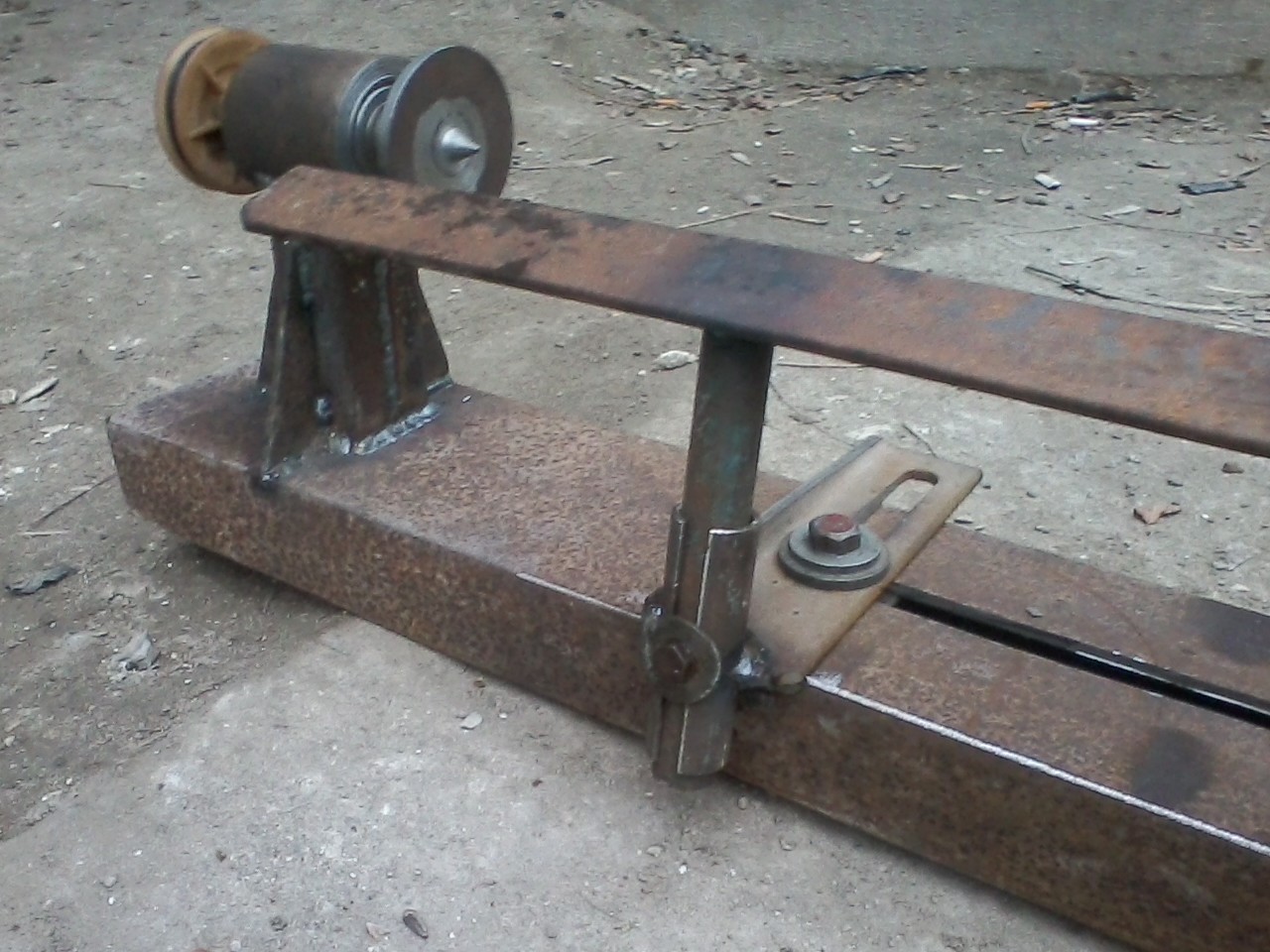

Заинтересовался я резьбой по дереву,решил собрать себе простенький токарный станок,просмотрел кучу информации на разных сайтах,выбрал самое интересное и начал сборку.Начал с токарных работ,выточил переднюю бабку на двух 204 подшипниках,задняя бабка сделана просто во втулке болт и по бокам две гайки,только на конце конус вращается на маленьком подшипничке (номер неизвестен),на этом токарные работы закончены.Рама сварена на основе 12 швелера,на нём под переднюю бабку сварена стоика из квадротрубы и усилена косынками,задняя бабка сделана также-только подвижно по раме.Двигатель установлен под рамой на зависе для натяжке ремня,двигатель 1400 об/мин,1 кв.Передаточное отношение на вал 1/1.Упорная планка сделана подвижной во все стороны.
