Подсветка багажника вашего авто сделай сам

или Замена лампочки в багажнике на светодиоды

Для замены вам понадобятся:

  • светодиоды — 9 шт.;
  • фольгированный текстолит — 3 полоски;
  • провода;
  • паяльник;
  • гравировальная машинка;
  • пластиковые хомуты.

Конечно можно использовать готовую светодиодную ленту ну это для ленивых))) Шучу конечно ,просто этот хлам был под рукой вот и сделал.

Шаг 1. Сбор конструкции

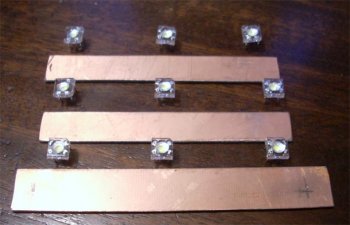

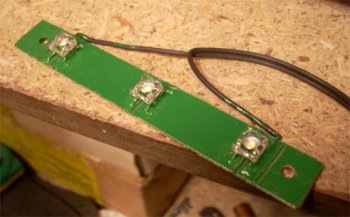

Отрезным диском для гравировальной машины в текстолите сделайте пропилы. Они необходимы в местах подпайки светодиодов. Диоды подключите последовательно. Одну плату предварительно покрасьте под цвет кузова.

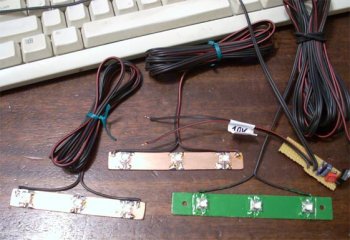

В итоге у вас должны получиться 3 модуля подсветки. На фото изображены они и блок питания на LM317, уже готовые для установки.

Шаг 2. Установка конструкции

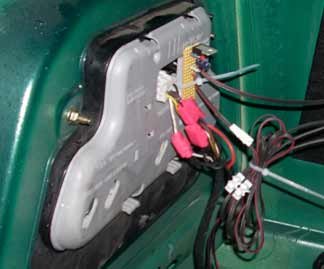

Блок питания прикрепите хомутами к корпусу задней фары.

Верхний светильник закрепите возле замка багажника

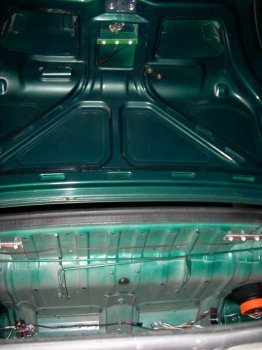

Два оставшихся светильника закрепите примерно в 10 см от края на верхней стенке.

Оба светильника посадите на двухсторонний тейп, провода пропустите под креплениями пружин и подтяните пластиковым хомутиком.

Шаг 3. Проверка работоспособности

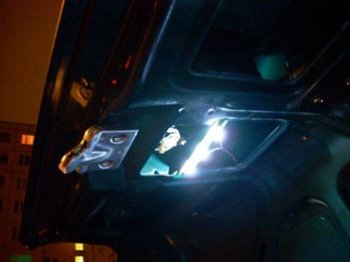

Установив всю конструкцию, проверьте ее работоспособность. Итог должен получиться таким.

1396426617_14

Ещё несколько слов о конструкции:
Вся эта конструкция потребляет около 75 мА, светодиоды при этом горят не в полную силу, но свечение не сильно отличается от максимального.
Штатная лампочка, которая практически не давала света, потребляла почти 1000 мА, чего было достаточно для разрядки аккумулятора за ночь.
Для питания использован разъем штатного светильника: на проводах блока обжаты плоские разъемы и вставлены в разъем вместо штатной лампочки. Для надежности перетянул изолентой.
После теста выяснилось, что для нормальной засветки хватило бы 2х внутренних светильников, верхний на крышке багажника почти не добавляет света, но удобен для подсветки снаружи когда багажник до верху наполнен.
