Простой снегоход за одни выходные

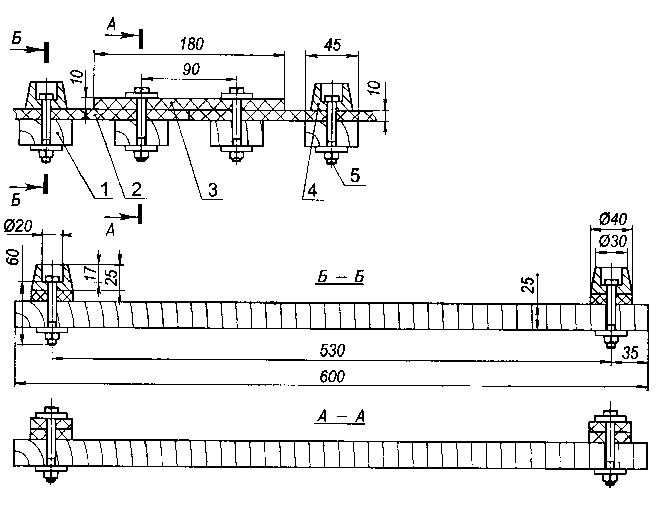

Этак как движок собирался использовать 6-10л/с , а масса снегохода должна быть небольшая, от подлинней гусеницы для снегоходов слету категорично категорически отказался. Собирался сделать сам гусеницу длинной около 4 метров и шириной 50см., но приобрести пригодного размера транспортерную ленту никоим образом никак не смог, пришлось сделать гусеницу короче длинной около 2,7м. ширина гусеницы вышла 47см. Для изготовления гусеницы сделал кондуктор при помощи которого перьевым сверлом делал отверстия в транспортерной ленте.

5db63aea781e4447cd260a1b09dfa0f2

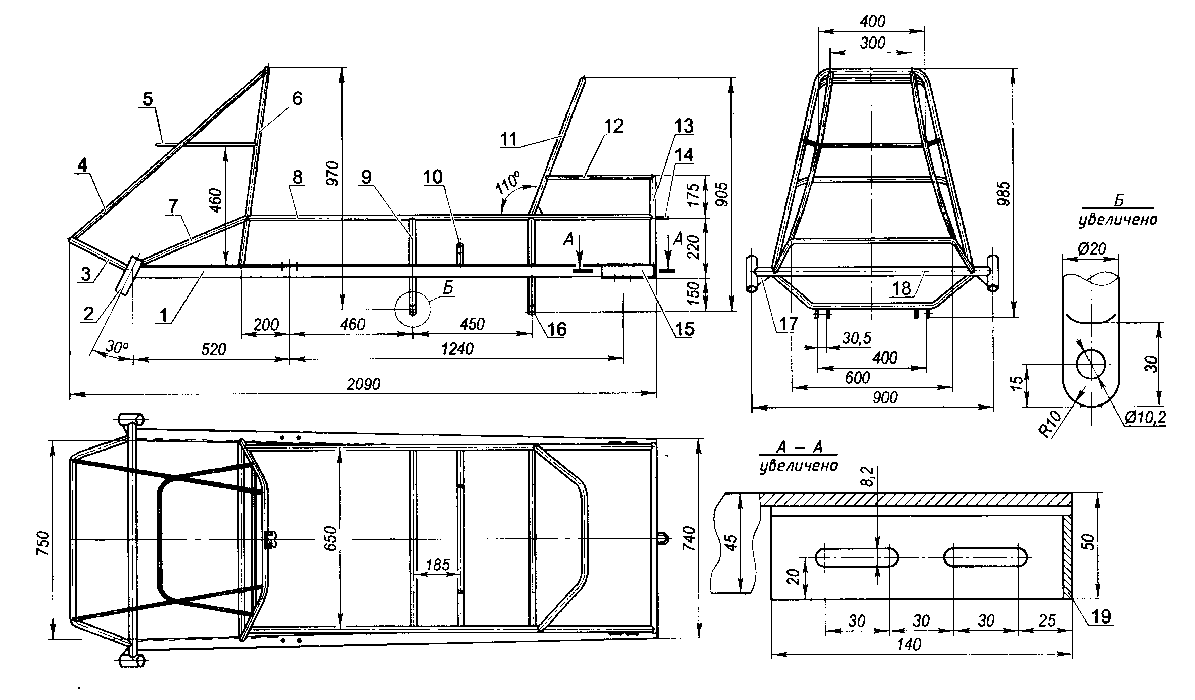

В магазине приобрел четыре колесика от тележки с подшипниками, две мягкие звезды от БУРАНА, и два 205 подшипника для ведущего вала, пластиковую трубу диаметром 40мм. длинной 8метров, все остальное для постройки снегохода у меня нашлось в сарае, квадратная труба 25Х25мм, от старого офисного стола для рамы, обрезки уголков, водопроводные сгоны и муфты.





b9a7835f7ce2918e8e9bcd11bf73df5e

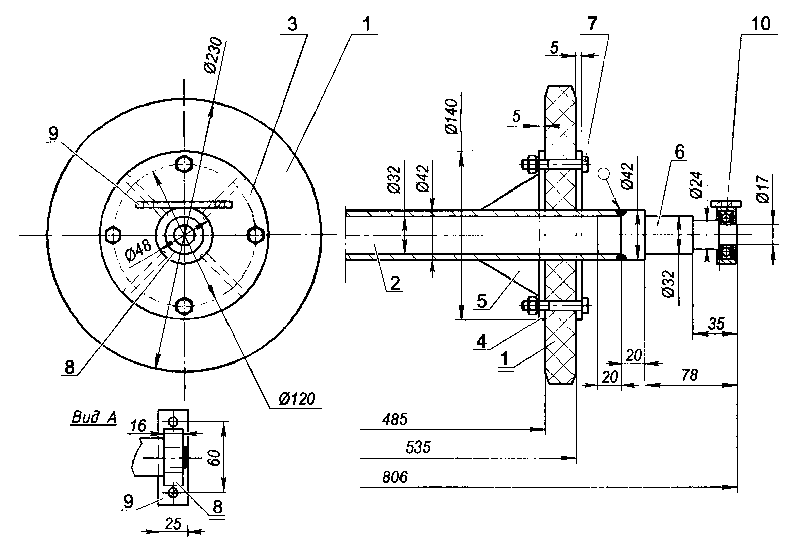

Сделал чертежи для токаря и через неделю для меня сделали нужные детали. Процесс сборки ясен по фотографиям все очень просто, а принцип работы будущего снегохода примерно такой по твердой поверхности (укатанные дорожки) снегоход двигается на колесах, лыжа, которая находиться внутри гусеницы не касается троков, только своими боками не дает гусеницы сместиться в сторону, тем самым не возникает дополнительной нагрузки и износа траков без смазывания траков снегом, а в рыхлом снегу упор происходит на лыжу.

6e34a586637a144d42770276eeae6147

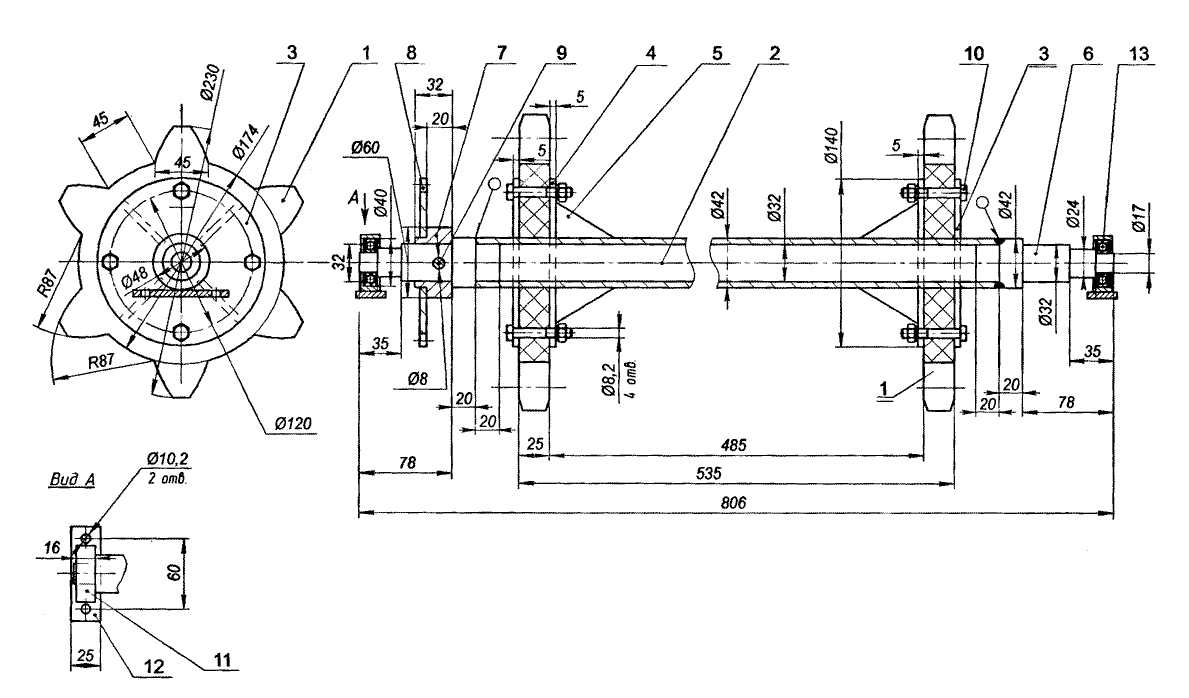

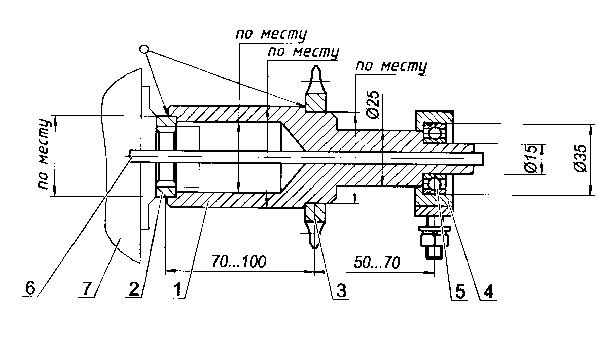

За первый выходной сделал гусеницу и ведущий вал, закрепил его на раме, так как валы для колес сделать токарь не успел.

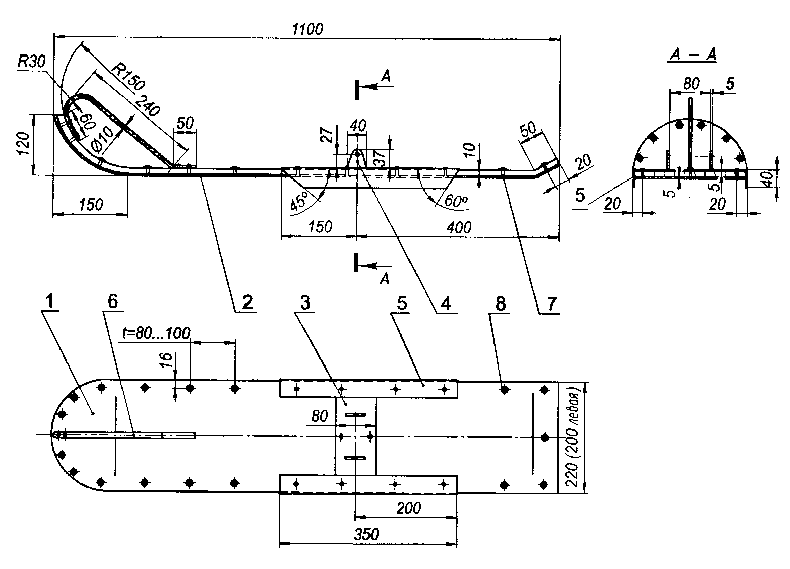

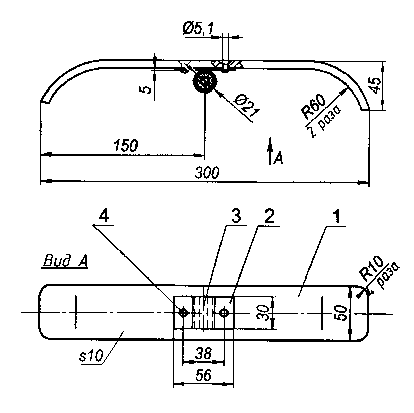

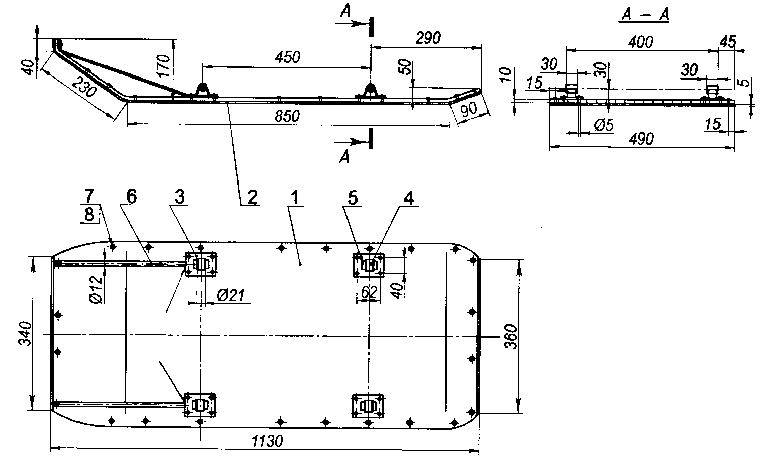

Поворот лыж сделал очень просто, к поперечной балки рамы приварил водопроводные муфты, в них вворачиваются сгоны с креплением для лыж и рулевой тяги. По поему все очень просто и надежно, ни каких втулок и токарных работ только наличие солидола и долгий срок службы обеспечен, а выворачивая и вворачивая сгон можно регулировать высоту стойки лыжи.

Крепление передних колес без регулировки, крепление задних колес сделано подвижно перемещая ось происходит натяжка гусеницы.

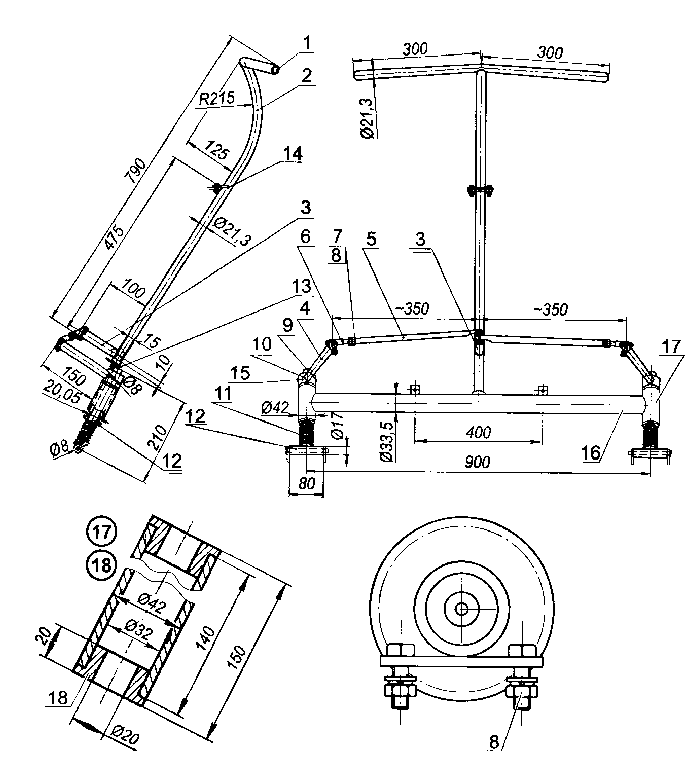

Рулевая тяга сплошная и не регулируется (это временный вариант )

Регулировка цепи, смещением двигателя.

СМОТРИТЕ ФОТО (ПРИ НАЖАТИИ НА ФОТО ОНИ УВЕЛИЧИВАЮТСЯ)

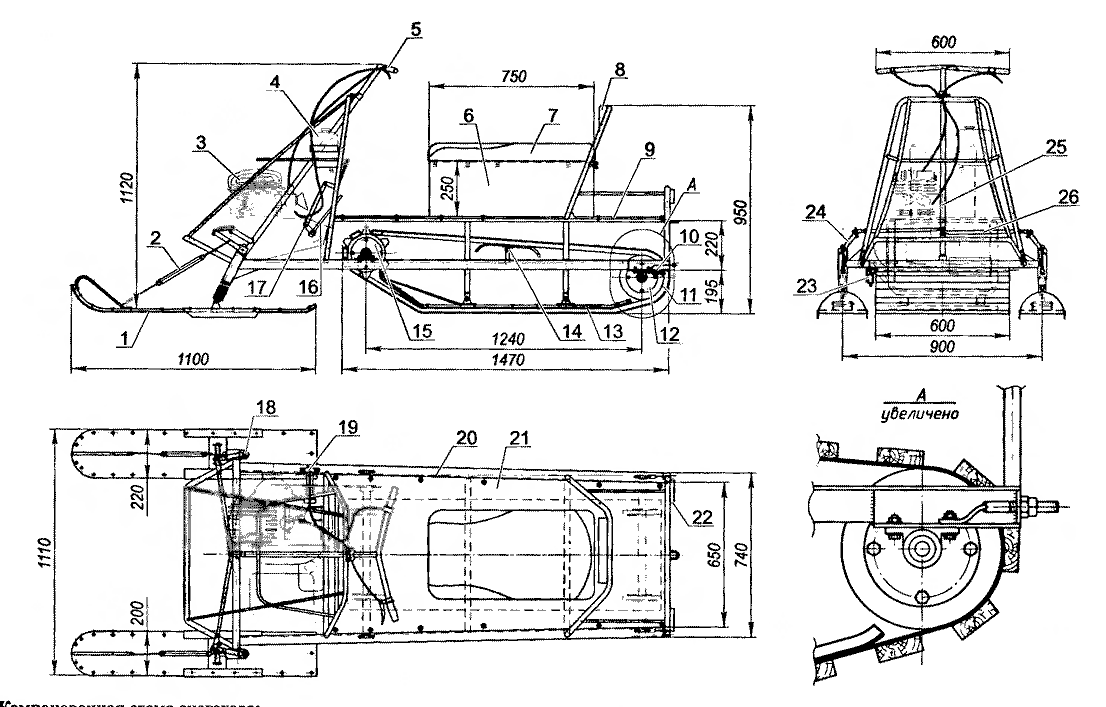

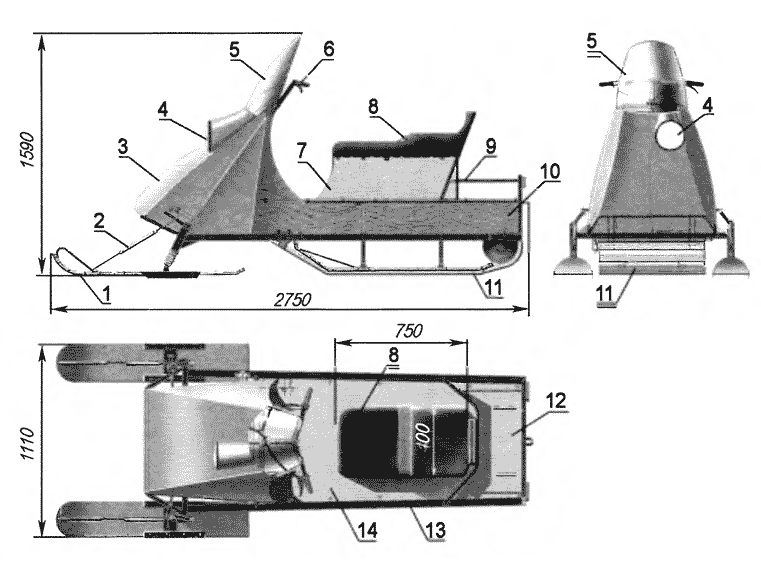

Вот что у меня получилось, к сожалению пока не успел установить опорную лыжу во внутрь гусеницы, но уже катался правда сейчас на поверхности снега наст и выводы делать рано, но даже без опорной лыжи траки держат снегоход и не срываются в букс, что хорошо видно на фотографиях, результатом пока доволен, конструкция получилась очень легкая. Раму обрезать пока не стал, хочу проверить как короткая гусеница поведет себя в глубоком и рыхлом снегу, расстояние между лыж можно уменьшить, а двигатель хочу поставить с вариатором 125см3 от скутера, или 150см3 сзадней скоростью от квадроцикла, ну конечно разумеется поработать над дизайном, но это уже наверно к будущей зиме, хотя как знать.
