Всем доброго времени суток.

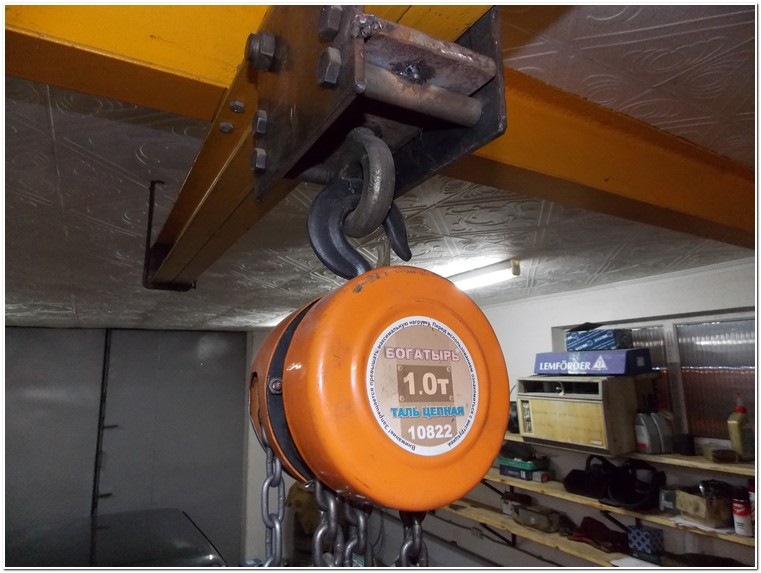

Год назад была приобретена цепная таль грузоподъемностью 1,0 Тонна. Возник вопрос каким образом ее закрепить на двутавре. Покупать готовую каретку для нее за 2,5-3т.р не стал.
Решил сделать самодельную, нашел в закромах пару обрезков листового металла, четыре старых но еще вполне рабочих 205 подшипника, рым болт с резьбой М12, обрезки трубок.

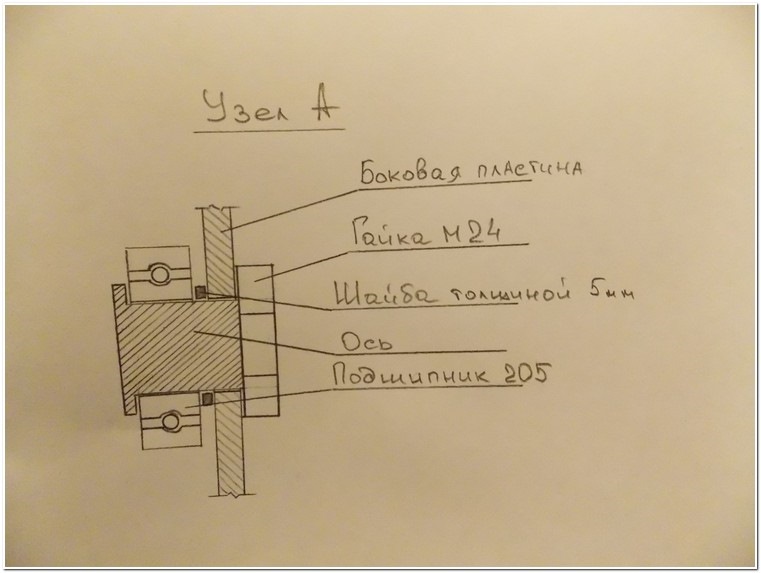

Перед изготовление лучше всего сделать небольшой эскиз некоторых узлов.

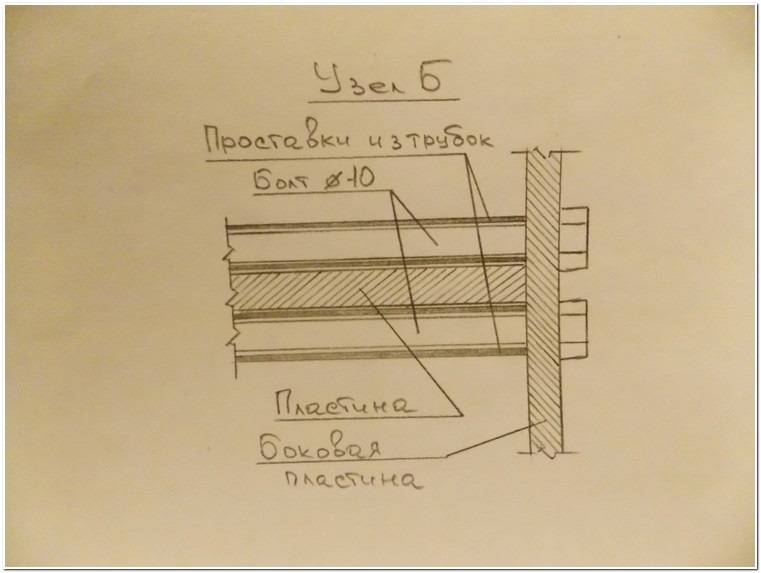

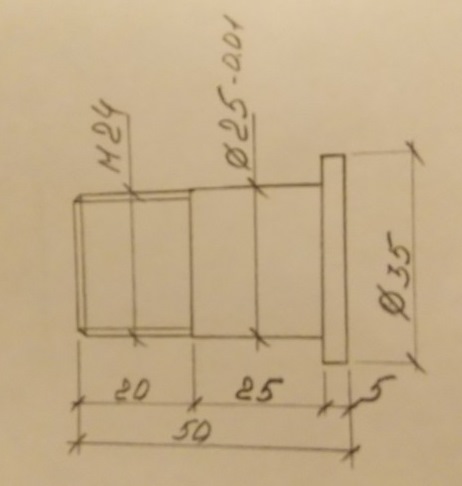

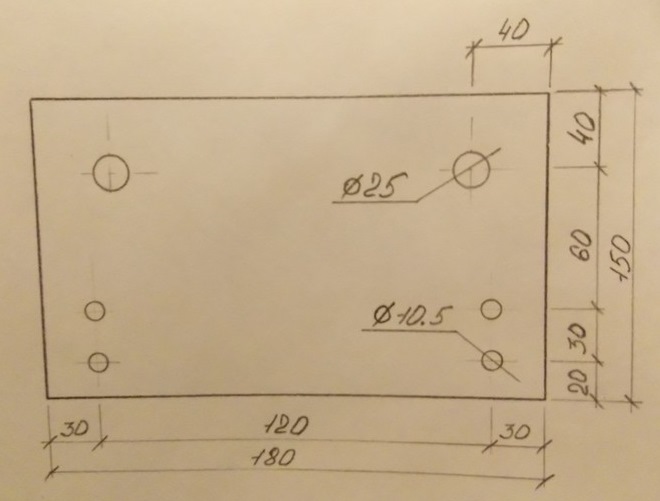

Чертежи цепной тали с кареткой(для увеличения нажмите на фото)

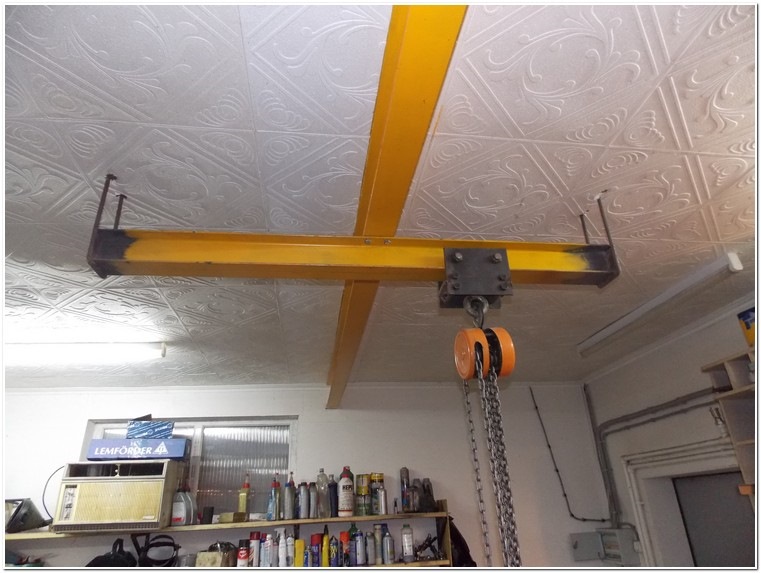

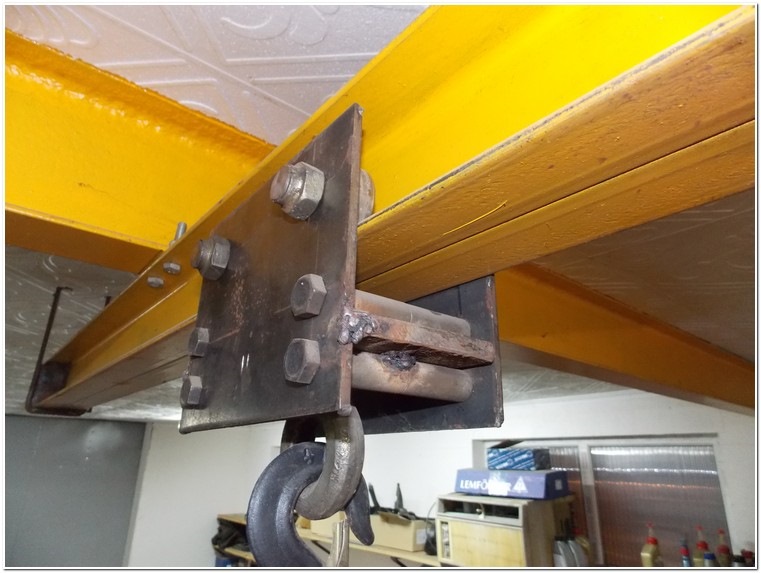

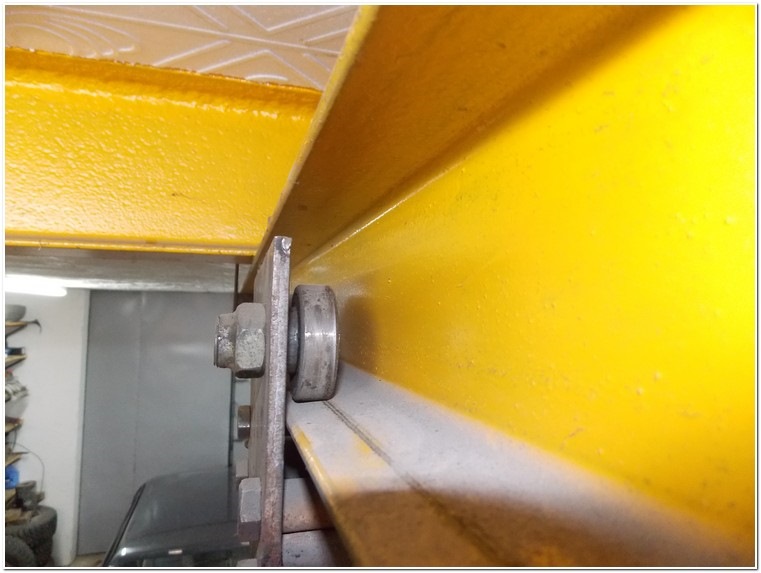

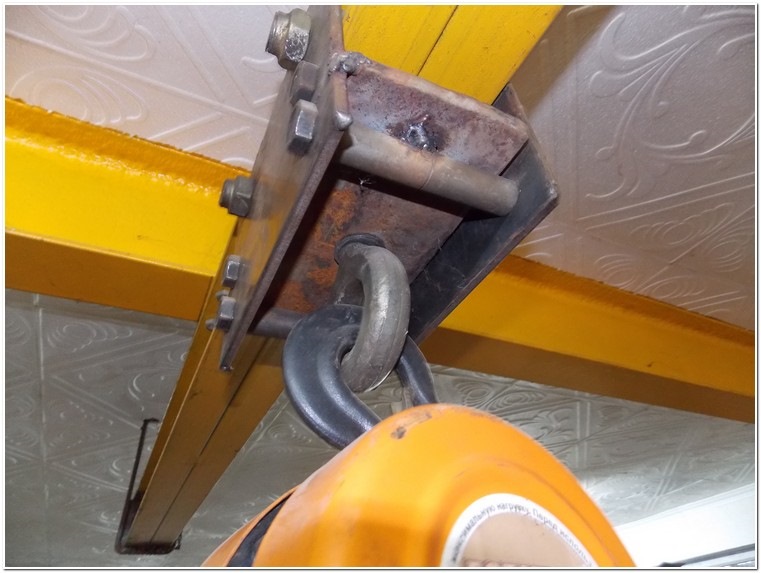

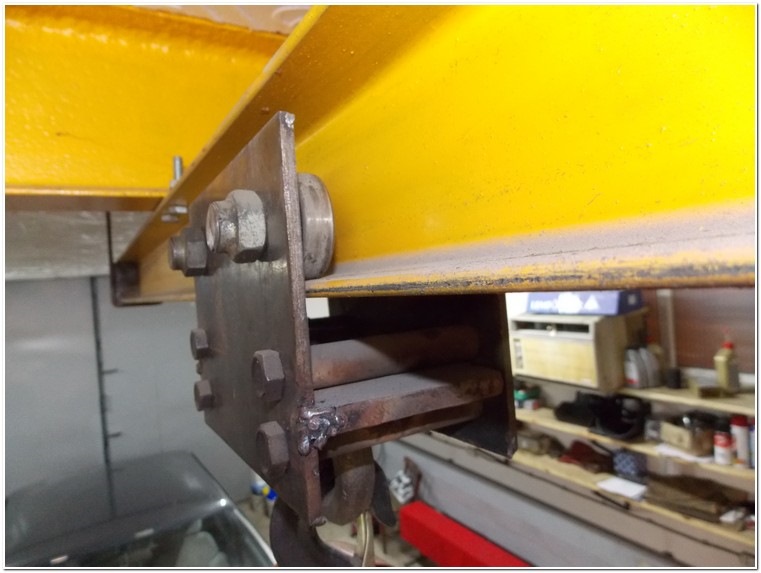

Вот что получилось

Скачать чертежи бесплатно чертежи тали
