Простые зарядные устройства из подручных средств

Простые зарядные устройства из подручных средств- возникает проблема с зарядкой автомобильного аккумулятора, при этом зарядное устройство под рукой не имеется, как же быть в этом случае ? Вот решил напечатать эту статью, где намерен пояснить все известные способы зарядки автомобильного аккумулятора, с помощью подручных средств.

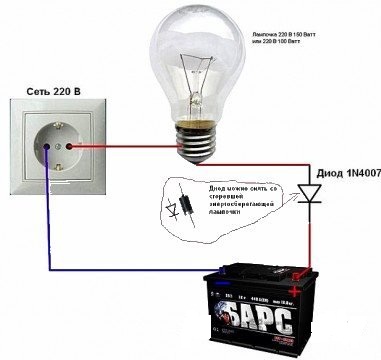

СПОСОБ ПЕРВЫЙ — ЛАМПА И ДИОД

Это один из наиболее простых способов зарядки, поскольку «зарядное устройство» по идее состоит из двух компонентов — обыкновенной лампы накаливания и выпрямительного диода. Основной недостаток данной зарядки заключается в том, что диод срезает только нижний полупериод, следовательно на выходе устройства у нас не полностью постоянный ток, но зарядить таким током автомобильный аккумулятор можно!



Лампочка — самая обыкновенная, можно взять лампу 40/60/100 ватт, чем мощнее лампа, тем больше ток на выходе, по идее лампа тут только для токогашения.

Диод, как уже сказал для выпрямления переменного напряжения, он обязательно должен быть мощным, при этом должен быть рассчитан на обратное напряжение не менее 400 Вольт! Ток диода должен быть более 10А! это обязательное условие, очень советую диод установить на теплоотвод, возможно придется его дополнительно охлаждать.

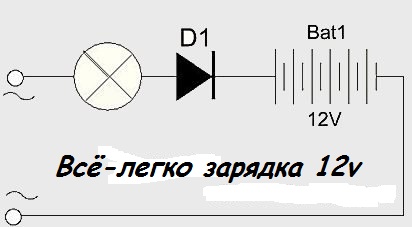

И на рисунке вариант с одним диодом, правда в этом случае ток будет в 2 раза меньше, следовательно время зарядки увеличиться ( со 150 Ватной лампочкой, подсевший аккумулятор достаточно зарядить 5-10 часов, чтобы завести автомобиль даже в мороз)

Для увеличения тока заряда можно лампу накаливания заменить другой, более мощной нагрузкой — обогреватель, кипятильник и т.п.

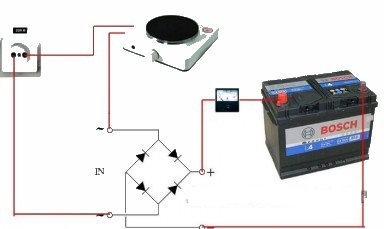

2 способ зарядка через электрическую плитку

Этот способ работает по тому же принципу, что и первый, за исключением того, что на выходе данного зарядного устройство ток полностью постоянный.

Основная нагрузка — Эл плитка , при желании можно заменить лампой, как в первом варианте.

Диодный мост можно взять готовый, который можно найти в компьютерных блоках питания. ОБЯЗАТЕЛЬНО использовать диодный мост с обратным напряжением не менее 400Вольт с током НЕ МЕНЕЕ 5 Ампер, готовый мост установить на теплоотвод, поскольку он будет довольно сильно перегреваться.

1394818635_autosxem.net

Мост можно также собрать из 4-х мощных выпрямительных диодов, при этом напряжение и ток диодов должен быть таким, как в случае использования моста. Вообще, старайтесь использовать мощный выпрямитель, на столько мощный, на сколько это возможно, лишняя мощность никогда не помешает.

НЕ ИСПОЛЬЗОВАТЬ мощные диодные сборки ШОТТКИ от компьютерных блоков питания, они очень мощные, но обратное напряжение этих диодов порядка 50-60 Вольт, поэтому они сгорят.

Зарядка акамулятора через конденсатор

Этот способ мне нравиться больше всех, использование гасящего конденсатора делает процесс заряда более безопасным, а из емкости конденсатора определяется ток заряда. Ток заряда легко определить по формуле

I = 2 * pi * f * C * U,

где U — напряжение в сети (Вольт), C — емкость гасящего конденсатора (мкФ), f — частота переменного тока (Гц)

1394818644_autosxem.net

Для зарядки автомобильного АКБ нужно иметь довольно большой ток (десятая часть емкости аккумулятора, например — для АКБ 60 А, ток заряда должен быть 6А), но для получения такого тока нам понадобиться целая батарея из конденсаторов, поэтому ограничимся током 1,3-1,4А, для этого, емкость конденсатора должна быть в районе 20мкФ.
Конденсатор обязательно нужен пленочный, с минимальным рабочим напряжением не менее 250 Вольт, отличный вариант конденсаторы типа МБГО отечественного производства.
